Ø152,4cm. Egner seg for å utjevne temperaturen i lokaler med takhøyde fra 2,5-12m. Kan redusere kostnadene til oppvarming med opptil 20%. Leveres med pendel 35cm. Pendellengde 75cm kan kjøpes som tilbehør. IPX5.

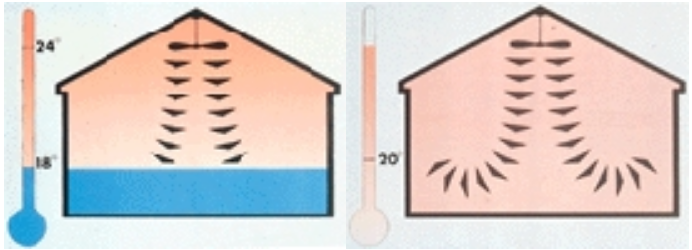

TF152R benyttes til å jevne ut temperaturforskjeller mellom tak og gulv i lokaler med stor takhøyde. Takviften presser den varmere luften under taket ned til gulvet. Dette kan redusere kostnadene til oppvarming mellom 5 og 20%, avhengig av hvor stor temperaturforskjellen er. Det er viktig at luften når oppholdssonen med lav hastighet. Det anbefales å montere hastighetsregulator for regulering av viftene.

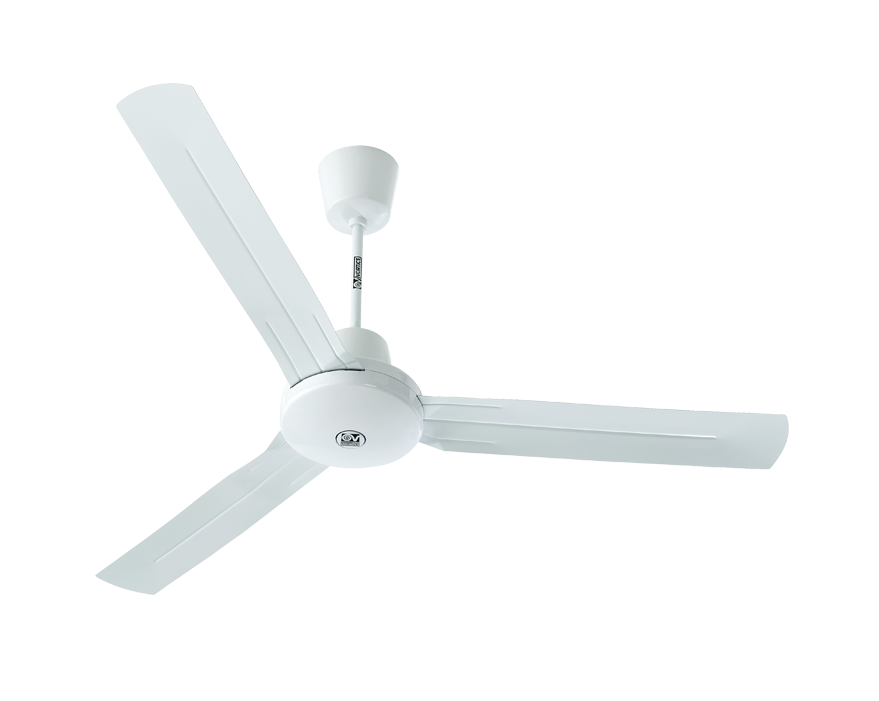

TF152R består av en kapslet motor, 3 vifteblader og en pendel. Viftediameter er 152,4cm og viften setter en luftmengde på 14 000m³/t i bevegelse. Viftemotoren har glassfiberkapsling og viftebladene er i hvitlakkert aluminium.
Kan hastighetsreguleres med regulator WAC1 (1 vifte), WAC6R (opptil 6 vifter og valg av dreiretning på viften) eller 2T, med 2 temperatursoner.
Montering
Henges opp i krok i taket. Monteringshøyde fra 2,5-12m. Minsteavstand til vegg 2,3m.
Må ikke benyttes i eksplosjonsfarlige- og brannfarlige rom eller i driftsbygninger i landbruket.
Dimensjonering
Takhøyden er avgjørende for hvor mange vifter som må monteres. Større takhøyde gir færre vifter. Diagrammet viser hvor mange m² gulvareal en vifte dekker som funksjon av takhøyden:
Teknisk informasjon
Art. nr.: TVTF-HV-Ø152R
Effekt: 70W
Spenning: 230V
Frekvens: 50Hz/1
Strøm: 0,33A
Antall vifteblader: 3
Luftmengde: 14 000 m³/t
Motor: 201rpm
Støy: 55,6dB(A)
Tilkobling: Elektrisk tilkobling må utføres av autorisert elektroinstallatør
Tilførsel trekkes gjennom opphengsstangen
Betjening via 2 polig bryter for start/stopp
Betjening via hastighetsregulator type WAC1, som har 5 hastighetsvalg og kan styre 1 stk vifte
Betjening via hastighetsregulator type WAC6R, som er en trinnløs regulator med valgfri dreieretning og bryter, som kan styre inntil 6 vifter
Betjening via hastighetsregulator type 2T, med 2 temperatursoner
Montasje: Henges opp i en krok i taket
Monteringshøyde fra 2,5-12m
Minsteavstand til vegg 2,3m
Må ikke benyttes i eksplosjonsfarlige- og brannfarlige rom eller i driftsbygninger i landbruket
Dimensjon: Ø152,4cm
Pendellengde: 35cm – totallengde med vifte 54,5cm
For pendellengde 75cm, se fanen Tilbehør
Vekt: 7,6kg
Tetthetsgrad: IP20
Materiale: Viftemotor med glassfiberkapsling, vifteblader i hvitlakkert aluminium
Farge: Hvit
Leveres med 3 vifteblader og en pendel på 35cm
For pendellengde 75cm, se fanen Tilbehør
